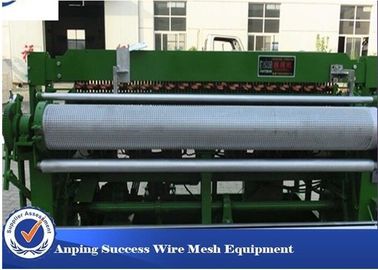

Macchina della rete metallica della macchina/reticolato di saldatura a macchina/del cavo saldato/più a basso rumore
Possiamo fornire la macchina saldata della rete metallica per la produzione della rete metallica saldata di una vasta gamma di di conteggi e di dimensioni della maglia.
Caratteristica: il supporto stile scatola, l'alta stabilità, più a basso rumore, E-macchina in una, raddrizza automaticamente & invia il cavo. Usato per la rete metallica saldata 1/2» - 4".
Dimensione della maglia (millimetri) | 12.7-101.6 (1/2» - 4") |
Larghezza (millimetro) | 914.4-1219.2 (12" - 48") |
Diametro di cavo (millimetri) | Dia.0.63-Dia.2 (BWG23-BWG14) |
Dimensione netta rotolata massimo (millimetro) | 120 (400') |
Velocità della saldatura (maglia/minuto) | 65 (radia) |
Potere | 380/220V 50-60HZ 50KWAx4 |
Dimensione esterna (millimetri) | 2600x1700x1350 |

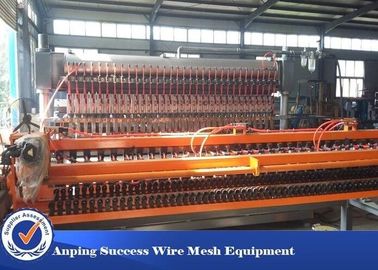

Larghezza rinforzante pneumatica della saldatura/2050MM della rete metallica della saldatrice/della maglia
Il processo di lavoro
1. Alimentazione: Il cavo trasversale & la linea cavo sono entrambi i cavi pretagliati. I cavi trasversali feeded manualmente alla muffa poi il cavo che cade autoamticlly, mentre la linea cavi feeded automaticamente dal servomotore.
2. Saldatura: La macchina principale si avvi saldare ed adotta una tecnologia di controllo sincrono, sia il tempo di saldatura di controllo del ramo che il tempo di saldatura sono controllati da un sistema di programmazione digitale dello SpA e la dimensione del poro può essere regolata soltanto da input diretto su un pannello di controllo del touch screen; il potere della saldatura è pneumatico e la pressione della saldatura può essere facilmente ed intuitivo ha regolato.
3. Rivestimento di saldatura: I servo controlli motori un processo automatico del disegno della maglia fino all'intera maglia è saldato e la maglia automatica che si collega e sistema di scarico è iniziata; la saldatura della maglia seguente è iniziata.
Parametri tecnici
Diametro di cavo | 5mm-12mm | Alimentazione del filo di ordito | Pretagliato |
Distanza di trama | Minuto 50mm | Alimentazione di trama | Pretagliato |
Distanza del filo di ordito | 100mm-300mm | Alimentazione elettrica | AC380V-440V |
Quantità del filo di ordito | 26 | Larghezza della saldatura | 2500mm |
Lunghezza della maglia | 12m | Velocità della saldatura | 45 volte/min |
Dimensioni | 10*3.4*1.8 (m) | Capacità della saldatura | 12mm+12mm |
.
Accessori
1. cassa d'aria
2. compressore d'aria
3. cavo che straighting e tagliatrice
4. bobina
La rete metallica ha saldato la larghezza 2500mm/potere 380/220V 50-60HZ saldatura/della macchina

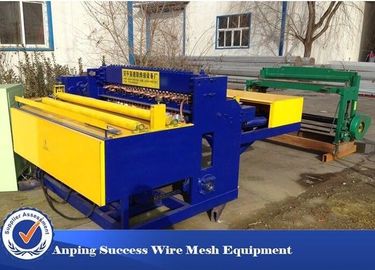

Macchina saldata della rete metallica
1. La serie di YW-DHW6,7,2.5m di saldatrice della rete metallica, navetta che invia il tipo di trama del cavo ed è adatta
Macchina saldata della rete metallica
2. Questa macchina usa l'urtare idraulico per rotolare su. Più a basso rumore, con la maglia uniforme, usata per l'alta guardavia di modo.
3. può anche essere usata per la saldatura della maglia ordinaria quando non è piegata.
Larghezza (millimetri) | » tipo 6×1 | 1828-1524 |
» tipo 7×1 | 2133.6-1828.5 | |
» tipo 2.5m×1 | 2500-1828.8 | |
Dimensione della maglia (millimetri) | 1" - 4" | |
Piegamento del cavo | 2" | |
Diametro di cavo (millimetri) | 1.5-2.75 | |
Diametro di piegamento | 1.5-2.6 | |
Velocità della saldatura | 65-75 | |
Velocità idraulica | 55-60 | |
Pressione idraulica | 5-7mpa | |
Potere | 380/220V 50-60HZ | |
Lunghezza di rotolo (millimetri) | 90m |
Sistema di controllo del touch screen del bordo/SpA di Schoeller/in basso costi di produzione
La macchina utilizza un motore passo a passo pneumatico o del sistema di controllo del touch screen dello SpA, come la forza motrice, tramite l'attrezzatura inclinata automatica, il taglio, la saldatura ed il bordo d'ottimizzazione rigoroso della schiuma dello schermo piano, il cavo ed il lavoro piano della rete di xiecha per completare la produzione d'acciaio del pettorale pubblicitario del polistirolo dell'esene della maglia, la linea di produzione l'automazione, l'alta efficienza di produzione, la saldatura bassa di perdita, la grande forza unita, il unitormity, la buona planarità dei prodotti, costi di produzione bassi.
Corrente elettrica stimata | 75KVA |
Tensione in ingresso | 380V 50HZ |
Assegnazione di fonte di aria | 3m3/min 0.6MPa |
Spessore del pannello del centro | 50mm-100mm |
Configurazione del cavo della capriata | Raddoppi la maglia parteggiata, densità differenti dei cavi della capriata |
Lunghezza | 3000mm |
Larghezza | 1220mm |
Diametro di cavo saldato | filo di acciaio a basso tenore di carbonio della stiratura a freddo di 2.0-4.0mm |
Lunghezza | 13500mm |
Larghezza | 1800mm |
Altezza | 1700mm |
Peso | 4000KG |

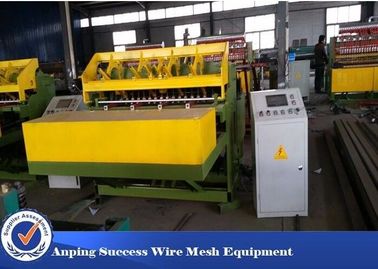

Saldatrice animale della rete metallica della gabbia/tensione nominale 380V-420V/diametro di cavo 1.8-3.2mm
Modo di alimentazione
Le trame sono tagliate in un modo di raddrizzamento, fili di ordito sono cavi della bobina.
Il meccanismo di soppressione di trama prende i materiali da un saltatore ed è uniforme ed accurato nella soppressione, maglie non debba saldare in un modo sistemato dovuto i bordi ordinati (saldatura interamente automatica); una tecnologia elettronica di controllo sincrono di potere è adottata, sia il tempo di saldatura che la saldatura di controllo del ramo sono costituiti da un circuito integrato digitale, l'accuratezza di controllo è alta, gli sport della saldatura sono costanti ed i segni di ustione non possono essere formati.
Le maglie sono disegnate da una barretta elastica di tirata e un dispositivo di posizionamento di griglia, di modo che le griglie sono facili da regolare leggermente e su nell'accuratezza dimensionale e le aperture dei reticolati di saldatura possono essere regolati a caso in certa gamma.
Applicazione
maglie di coltivazione e maglie del pollame
Parametri tecnici
Diametro di cavo | 1.8-3.2mm | Tensione nominale | 380V-420V (su misura) |
Apertura della saldatura | 25*25-200*200mm | Potere stimato | Su misura |
Larghezza della saldatura | 1200mm | Dimensioni | 1.8x2.5x1.8m |
Quantità del filo di ordito | 25 | Peso a macchina | 3.2t |
Velocità della saldatura | 80times/min | Lunghezza di saldatura | Su misura |
I parametri di cui sopra possono essere personalizzati secondo i requisiti di cliente.
Accessori
1. cavo che raddrizza e tagliatrice
2. bobina
